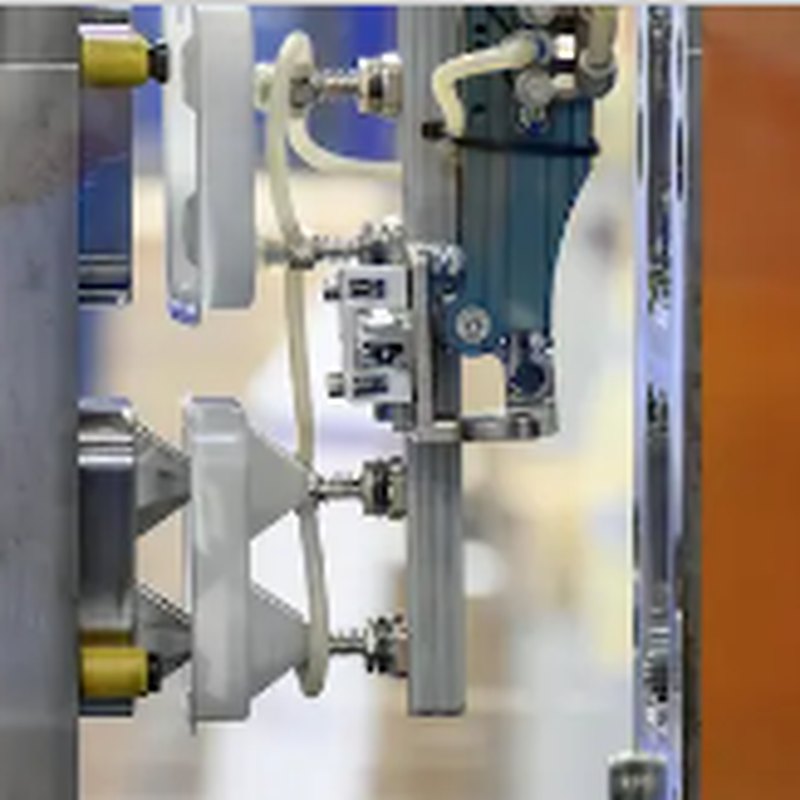

真空复模到几百件就吃力，量产钢模又要几个月和一笔不小的投入——快速模具填的是中间这段。用铝合金或预硬钢做简化结构的模具，省掉大量抛光、镶件和热流道，把模具周期压到 2–4 周。
最关键的一点是：注塑出来的是真正的工程塑料件，材料、收缩和力学性能与量产件一致，可以直接做可靠性测试和认证送样。
能力概览
- 模具类型
- 铝合金模、预硬钢模（P20/718）、单腔或少数腔
- 模具周期
- 常见 2–4 周（结构简单件更快）
- 模具寿命
- 铝模常见数千模次；预硬钢模可达数万模次（与材料和结构相关）
- 注塑批量
- 500–20000 件为主要适用区间
解决方案
试产与市场投放
在量产模投入前用小批量真实产品跑市场与客户验证，把设计风险留在便宜的阶段。
认证与可靠性送样
材料与量产一致，可用于 UL、CE 等认证与老化、跌落测试。
过渡供货
量产模在制期间保证订单不断供。
多版本并行验证
铝模改模成本低，可以同时验证两三版结构方案。
工艺说明
快速模具的「快」来自减法：用易切削的铝合金替代淬火钢，简化冷却水路，能用滑块的地方尽量改成手动镶件，抛光只做外观必要面。代价是模次寿命短、循环时间略长、外观面处理受限。
因此它适合结构验证与过渡供货，不适合直接当量产模长期使用——把它当成一次性投入较低的「可用模具」来规划，而不是省钱版的量产模。
公差与尺寸
- 注塑件一般公差
- 按 SJ/T 10628 或 DIN 16901 相应等级，具体按材料收缩评审
- 模具制造公差
- 型腔关键尺寸 ±0.02 mm
- 拔模角
- 外观面建议 ≥1°，蚀纹面按纹深另加
- 壁厚
- 常规 1.2–3.0 mm，尽量均匀
设计指南（DFM）
壁厚均匀是第一位
厚薄不均会产生缩痕和翘曲，这是注塑件最常见的问题。厚位请做减胶或加强筋替代。
加强筋的比例
筋厚建议为壁厚的 0.5–0.6 倍，过厚会在外观面留下缩痕。
避免不必要的倒扣
每一个倒扣意味着滑块或斜顶，直接推高模具成本与周期。能改成侧开孔就改。
明确外观面与浇口位置
浇口痕、顶针痕和熔接线一定会有，请在图纸上指定可接受的位置。
预留收缩
不同材料收缩率差异大（PP 可达 1.5%–2.5%），换料等于改模，材料请尽早定。
质量控制
- 模具设计评审（含浇口、冷却、顶出方案）
- T0 试模后出具样件与问题清单
- 试模件尺寸报告与客户确认后修模
- 量产前首件确认与过程巡检
常见问题
铝模能做多少模次？
与材料和结构强相关，常见数千模次量级。使用玻纤增强料会显著加速磨损，需在报价前说明。
模具归属和存放怎么算？
按合同约定。通常客户付费的模具归客户所有，我们负责存放与维护，具体条款在报价单中列明。
可以用快速模具直接量产吗？
小批量可以。年用量较大时，从总成本看仍建议在验证完成后投量产钢模。
